スロープ仕様の福祉車両への改造

【最新版】スウェーデン・フィエル製車両用スロープ(フィエルランプ)

福祉車両に改造してスロープを後から取付ける事ができます。

重たいスロープは嫌!脱着が出来るスロープをつけたい!等お悩みやご相談は人それぞれです。

ブレイブボア株式会社では福祉先進国スウェーデンが産み出したフィエルランプ(スロープ)をお勧めします。



今回はオフィス清水さんの施工実績事例を掲載させていただきます。

スロープ仕様の福祉車両への改造

最大400kg耐荷重のランプ(スロープ)は様々な車種に取り付けることが可能です。

電動車いす等の重量級車いすのみならず、バイクやカート等の積載にと幅広い用途で使用可能な万能多目的スロープ!!

スロープ本体は脱着できるクイックアタッチメント方式!

スロープの操作はダンパー式なので女性の方でも手軽に展開、格納が行えます。

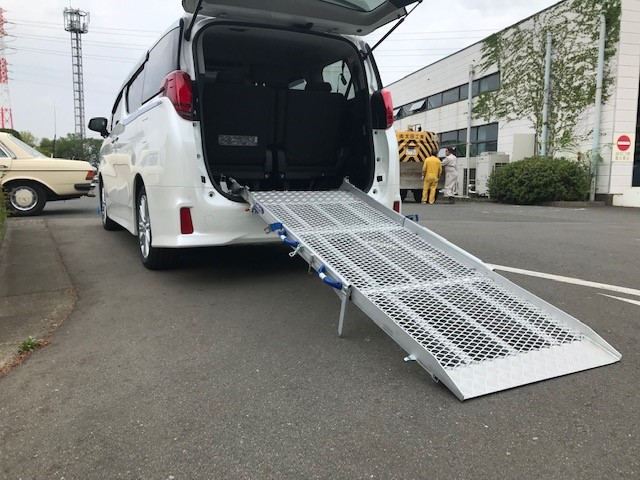

*画像はアルファードを福祉車両に改造しています。現行型のアルファードにスロープタイプの福祉車両がメーカーラインナップに無い為、他に類を見ない30型アルファード福祉車両スロープ車が改造により完成しました。改造を考えている方には国内メーカーの他にボルボ、メルセデスベンツ等の海外メーカーと様々です。

多目的スロープ、フィエルランプ

福祉車両に改造したスロープ仕様車

●滑りづらい《キャットタン》加工

●展開と収納時の負担を軽減するダンパーサポート

●本体を簡単に脱着できるクイックアタッチメント

●頑丈さと美しさを兼ね備えたヘビーデューティー仕様

●長期間の使用、傷や腐食に耐える陽極酸化処理アルミニウムを使用

●スウェーデンで制作・デザイン

車いすの固定は好みのポジションに

車椅子固定装置

スロープ仕様の福祉車両に改造

運転席から見える場所に車いすを固定したい!セカンドシートから介助したい!景色が見たい!!

既存の福祉車両ですと、多くの方がこのような願望を妥協して乗られている傾向が見られます。

その願望を1つずつ解決して、具体化していく事こそ私たちの取り組みです。

求められる改造とは

車椅子固定装置

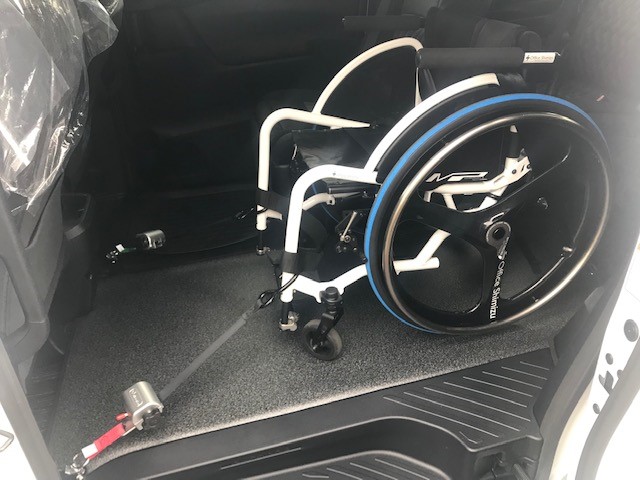

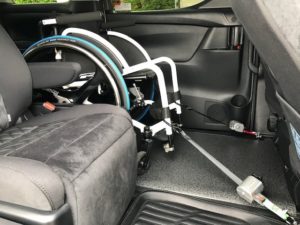

画像では二列目のこの位置に車いすを固定されています。

運転席から見える位置であり、セカンドシートから介助が可能で走行中や停車時に風景が見えます。

車椅子固定装置 車椅子固定装置

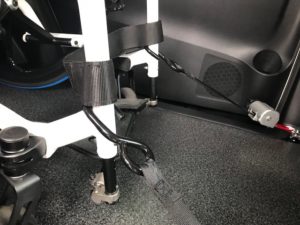

車いすは手動式のベルトで固定します。

車いすの固定方法

車いすの固定方法

車いすの固定で理想とされるのは車いすのフレーム部分にフックを掛け、外側方向に漢字の「八の字」を書くように車いす固定ベルトを張る事です。

車いすの固定が不適切ですとブレーキ時や発進時に車いすが転倒して怪我をされてしまう事もあります。

車いすの形状にもよりますが、一部の介助用車いすや電動タイプの車いすはフックを掛けられる所が無いと言う声もいただいております。その様な悩みや不安を抱えている方、まずはご相談下さい。



撥水性の高いフロア

車椅子固定装置

フロアには撥水性の高い床材を使用。

純正のフロアと異なり、車いすでの出入りがスムーズになり耐久性にも優れています。

撥水性の高さからジュースをこぼしたので拭き掃除をしたりとアフターメンテナンスも良好です。

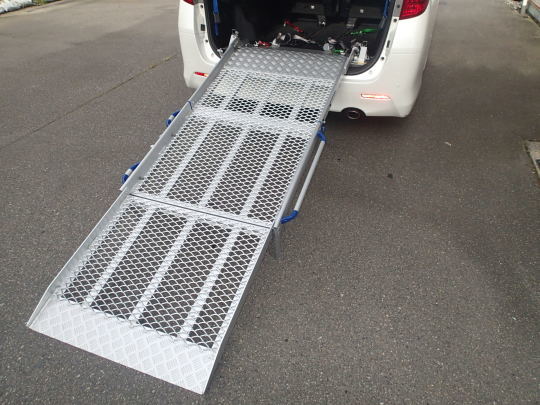

スロープの展開

スロープの全長は235cm

福祉車両に改造したスロープ仕様車

車いすの乗り降りをする際は車の駐車スペースを考慮して駐車をしていただく必要があります。

優先駐車スペースを設けている側の配慮が十分でない駐車場も未だに見受けられます。

車いすに乗られている方を守る観点から、車を前から駐車してスロープのスペースを確保するのではなく、車1台分のスペースをあらかじめ空けてから車いすに乗られている方を乗り降りした方が良い場合があります。

スロープの長さは長くなるほど傾斜が緩やかになり、乗り降りが楽になります。

福祉車両に改造したスロープ仕様車

又、フィエルランプは既存の車両に後から付けられるのでメーカーのラインナップにない自分好みの車をスロープ車として改造することが出来ます。

ホンダ・ステップワゴンをスロープ仕様の福祉車両に改造や、ニッサン・エルグランドをスロープ仕様の福祉車両に改造等、今までにない福祉車両を作り出す事が可能となります。



スロープの収納

福祉車両に改造したスロープ仕様車

収納時の全高は92cm、スロープ本体はクイックアタッチメント方式を採用しているので、どなたでも簡単に脱着が可能となっています。

スムーズな開閉で重さを感じない

福祉車両に改造したスロープ仕様車

ダンパーアシスト機能が備わっていますので展開も収納も「えっ?」と疑問を持つほどの軽さとなります。

腕力、体力に自信のない方や小柄な方でも不自由ない操作が可能となります。

一般的に流通している開閉型スロープと比べ、扱いやすさの点からもフィエルランプは選ばれています。

取っ手はとっても大事

福祉車両に改造したスロープ仕様車

サポートハンドルは握りやすさがとても大事です。

一般的に流通している展開型スロープの中には取っ手が無いタイプもありますが、それでは展開も収納も楽とは言えません。

フィエルランプのサポートハンドルはその握りやすさから女性の方でも容易に展開・収納が可能となります。



滑りにくく丸みを帯びたデザイン

福祉車両に改造したスロープ仕様車

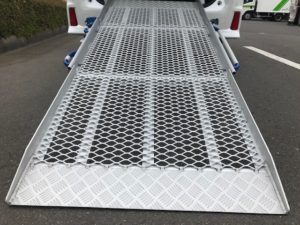

スロープの表面はキャットタン仕様(ネコの舌)となっているので雨や雪、泥や砂などの比較的滑りやすい状況でも安心してご利用になられる様、滑りにくく作られています。

又、車体の床との接続部分が丸みを帯びていますので、乗り降りがスムーズになります。



スロープ(FEALランプ)の諸元・費用

*展開時全長:235cm

*格納時全高:92cm

*有効幅:80cm

*耐荷重:400kg

*重量:28kg

*改造価格:¥489,500+税/取付技術料

スロープの傾斜角度について

スロープの傾斜角度

車いす利用者、介助者が難なく昇り降りができる一定の条件を満たした傾斜角度(バリアフリー基準値)は4°(1/12勾配)と言われています。



実際に既存の福祉車両スロープ車は約14°(1/4勾配)なので、車いすに乗ったままスロープを使って車に乗り込む際は介助される方の力が必要不可欠となります。

スロープの傾斜角度

そこでスロープを後付けして、スロープ仕様の福祉車両に改造可能なフィエルランプを、地面から床面までの高さに対してどれ位の角度になるかをご紹介します。

フィエルランプの勾配

フィエルランプの勾配

*スロープ全長2350mmにてθ=sin⁻¹b/cから角度と長さを算出しています。

床面までの高さ 地面までの長さ 傾斜角度 備考
450mm 約2300mm 約11° ステップワゴン等
500mm 約2290mm 約12° セレナ等
550mm 約2280mm 約13° VOXY等
600mm 約2270mm 約14° ハイエース等
650mm 約2250mm 約16° アルファード等
700mm 約2240mm 約17° NV350等
福祉車両に改造したスロープ仕様車

福祉車両に改造したスロープ仕様車

ちなみに

福祉車両に改造したスロープ仕様車

今、お使いになられている車両に後から改造して取り付ける事が可能となりますので、自動車メーカー純正スロープ車に買い替える必要がなくなります。

乗車定員もそのままで改造が可能です。

勿論当社で改造させていただきます!

ここまで記述しましたお客様の願望や悩みはもはや他人事ではなく身近なところで起こっています。

実際に福祉車両を購入して、いざ乗ろうとした際に頭が天井にあたってしまい、車を買ったは良いけど使えないが故に買ったばかりの車を手放された方や、福祉車両に改造できるキットを購入・取り付けを依頼したが使っている車いすの重さにスロープの強度が足りておらず根元が折れてしまったりと様々な事が起きています。

なぜこんな事が起こるのか...

答えは簡単!売るだけ・取り付けるだけになっているからです!!

利用される方に本当に必要なのか?改造の方向性は?誰が介助するのか?どのタイプの車いすなのか?体の症状は?など福祉車両への改造を必要とする千差万別の方々がいらっしゃるこのご時世、お客様と念入りに打ち合わせやご提案、ご相談が出来なければ、それは福祉車両のお店とは呼べません。

ブレイブボア株式会社では福祉車両や福祉車両への改造を必要とされる方々に必要な事を提案させて頂き、お客様お一人お一人に寄り添って一緒に考えていきます。

今や売っているお店や改造が出来るお店よりも「相談が出来るお店」が求められています。

これからお車を購入される方、すでにお乗りの方、改造をお考えの方、是非ご相談下さい!
